2018年6月26日，国家知识产权局公开了由河北省农林科学院棉花研究所（河北省农林科学院特种经济作物研究所）张建宏、王海涛、刘存敬等人发明设计的专利:一种负压式草莓采摘装置。
本发明涉及一种负压型草莓采摘装置，包括采摘杆本体、阻拦网、吸口、电机、外壳、小齿轮、凸牙、大齿轮、储藏箱、插销、箱体门、合页、刀片、刀槽。本发明利用负压吸入草莓，采摘杆本体一端连接吸风机，另一端连接吸口，吸口内部安装有阻拦网，吸口末端设置成凸牙，吸口下侧安装有储藏箱，大齿轮套在吸口上，大齿轮上设置有刀槽，刀槽上安装有四片刀片，大齿轮转动带动刀片转动，使吸口吸入草莓后，刀片能迅速将果梗剪断，草莓进入吸口后被阻拦网阻拦，落入储藏箱内。本发明的结构简单，操作方便，果农不用弯腰采摘草莓，能降低果农劳动强度，提高采摘效率。

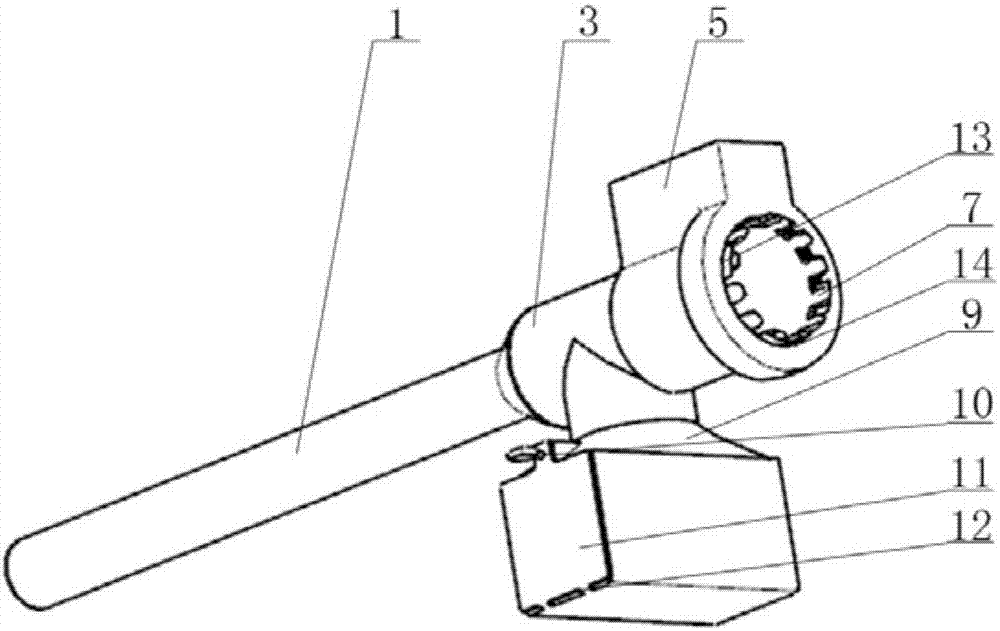

摘要附图：
1、采摘杆本体，2、阻拦网，3、吸口，4、电机，5、外壳，6、小齿轮，7、凸牙，8、大齿轮，9、储藏箱，10、插销，11、箱体门，12、合页，13、刀片，14、刀槽。
